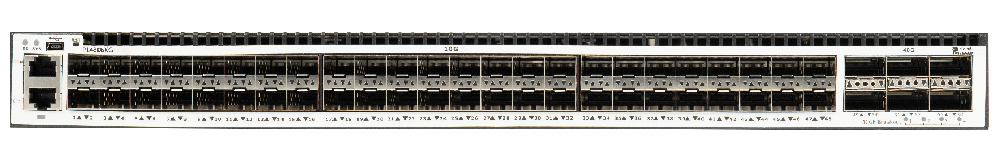

宝德PL4806XG万兆以太网交换机

宝德PL4806XG以太网交换机是宝德推出的新一代大容量、多速率端口的万兆以太网交换机产品。该产品是基于国产自主研发的第四代以太网交换芯片CTC8096构建的高性能高密度万兆交换机,旨在满足下一代企业网、数据中心、城域网和超融合等多种应用场合需求。PL4806XG配置了完整的系统软件,支持全面的协议和应用程序,以方便快速部署和管理各种网络。该产品采用业界领先的硬件平台,支持虚拟化技术和丰富的数据中心特性,在1U高度的设备上提供48个10GbE端口和6个QSFP+端口,以解决在大量的超融合场景中服务器网卡接口数量需求多,配置复杂等问题。

功能特性
绿色节能的系统设计

采用可调速风扇,可根据外部环境温度高低,自动调节风扇转速,以节省能源。

能够根据端口的业务流量大小,来调整实际功耗,尽可能节省能源。


数据中心DCB特性

对于数据中心应用,PL4806XG也提供了有利支撑,如优先级的流量控制(PFC),增强传输选择(ETS),量化拥塞通知(QCN),以及数据中心的TCP。此外,MLAG在数据中心网络TOR交换机上也是很好的选用特性。


高可靠性

现场可插拔模块化电源

模块化电源模块,支持AC 1+1备份

风扇支持N +1备份

风扇支持智能调速

系统对芯片组的温度、电源与风扇的状态进行实时监控

支持LACP, ECMP, VRRP, VARP, STP/RSTP/MSTP, Smart Link, BFD,ERPS和load-balancing.

Sysmon功能可以检测CPU状态并在软件出错的前提下自我采取保护措施

出色的QoS管理

PL4806XG路由交换机为每个端口提供了8个硬件队列。支持多阶调度(WDRR,SP)和Tail Drop/WRED等拥塞保护机制。并且运用了灵活的队列调整算法来实现针对队列或者针对端口的流量整形。

入口和出口方向的策略管理都提供了以64Kbps为单位的带宽监测。支持srTCM(单速率三色标记)和trTCM(双速率三色标记)。


三网合一服务支持与带宽保证的高品质应用

宝德PL4806XG为三重播放服务提供了高带宽,如IPTV,视频监控。内置的QoS功能和灵活的队列技术保障高品质的服务。

丰富的组播协议集(IGMP侦听,IGMP V1/V2,PIM-SM)支持16K组播组,1K物理复制,每组4K逻辑复制。采用CentecOS软件,IPTV业务和组播时延的有效控制完全可以支持。


全面的网络安全策略

PL4806XG路由交换机支持用户级、交换机级和网络级的安全控制。

基本的IPv4/IPv6/MAC ACL被采用以分别过滤IPv4/IPv6/Non-IP分组,并且可以应用到物理端口和VLAN上。除此之外,扩展的IPv4/IPv6访问控制列表也可以使用。在一个ACL规则内,IP和MAC的ACE生效可以同时过滤IP和非IP数据包。

配备了ARP检测和IP源防护功能,防止网络遭受恶意ARP攻击。 提供CPU流量保护、风暴控制功能,优化CPU负载功能。集中式的802.1x认证,禁止非法用户访问网络

应用环境
可灵活配置的转发表项满足不同业务部署场景

灵活的表项管理技术FTMTM,用户可以根据不同的应用场景需求,调整各个硬件转发表项的大小。PL4806XG最大支持128K MAC地址表或32K IP路由表。


技术规格

产品名称

PL4806XG

交换容量

4.8Tbps

转发能力

2000Mpps

时延

<=612ns

VLANs

4K

物理尺寸(W×D×H)

44.0 x 47.0 x 4.36cm

10GbE光口数(SFP+)

48

40GE光口数(QSFP+)

6

串口

一个RJ45类型串口,位于前面板左侧

管理口

一个RJ45带外管理口,位于前面板左侧

USB口

1个标准的USB口(Type-A),位于前面板左侧

电源

AC:100~240V,50/60Hz,1+1冗余电源

功耗

150W/190W

工作环境

0 to 45 ºC

技术亮点

标准的1RU盒式解决方案

支持Cut-Through转发模式,固定传输延迟

较低的系统功耗

支持完整的L2/L3/Data Center特性

支持NVGRE/ VXLAN/ GENEVE,支持无任何限制的Tunnel Routing & Bridging

灵活的表项管理技术,可以根据MAC/IP/Data Center的表项需求大小灵活分配

支持多达128K MAC和32K IP路由表项

RJ45控制端口,带外RJ45 Eth管理端口

所有物理端口支持直接配置为三层路由端口,不借助于vlan interface

支持ROCE功能,支持RDMA应用

支持FCOE功能,支持Telemetry

支持MPLS,MCE,MPLS VPN

Layer 2特性

支持多达128K MAC转发表项

支持Jumbo Frames(9600 Bytes)

802.1d STP协议、802.1w RSTP协议、802.1s MSTP协议、802.1ab LLDP协议

基于802.3x流控制、风暴控制

基于端口的MAC限制/端口速率限制

802.1Q VLAN (最大4094 VID)

私有VLANs、基于Port/MAC的VLAN

802.1ad Q-in-Q、802.3ad Link Aggregation/LACP

跨设备Link Aggregation (MLAG)

Layer 3特性

支持多达32K IPv4路由

支持IPv4,ICMP,ARP

VRF、RIP v1/v2、OSPF、BGP、VRRP

240 Group(ECMP)

虚拟ARP (VARP)

组播特性

IGMP v1/v2/v3

IGMP Snooping v1/v2&/v3

PIM-SM

PIM-SSM

高级城域网Metro特性

ERPS(以太网保护切换,允许容错网络拓扑)

支持ITU-T G.8031/Y.1342 ELPS协议

支持ITU-T G.8032/Y.1344 ERPS协议

以太网OAM: IEEE 802.1ag/Y.1731

支持Link OAM IEEE802.1ah (EFM)

数据中心DCB特性

数据中心 TCP、流量优先级控制(PFC)、显式拥塞通知(ECN)

数据中心桥接扩展(DCBX)

NVGRE, VXLAN, GENEVE

开放的API接口,实现SDN

QoS特性

每个端口支持高达8个队列

支持严格的优先级队列

基于802.1p优先级分类

基于DSCP的分类和重标记

出口速率整形/ WRR

流量管理、速率限制

安全特性

基于端口和基于MAC的802.1x认证

支持端口MacSec硬件加密功能

支持标准的和扩展的ACL

端口MAC绑定,端口隔离,私有VLAN,MAC安全性和MAC过滤

抵御DoS攻击和支持CPU流量保护

支持RADIUS、TACACS+

COPP(Control Plane Protect)

支持SPAN、RSPAN,支持CPU抓包功能

网络虚拟化

支持VXLAN/GRE/GENEVE隧道>= 8192

支持VNI >= 2000

支持VTEP Peer >= 1024

高级监控

CPU mirror镜像分析

大象流量检测(EFD)

支持基于大象流检测的粗粒度DDoS检测

动态延时监测与分析

动态缓存利用率与分析

突发流监测与分析

支持监控交换机buffer利用率

支持监控交换机报文latency

支持ACL过滤vxlan/nvgre内层报文

管理

SmartConfig

100/1000管理端口、RJ45串行端口、USB端口

远程登录和SSHv1/v2、WEB UI

AAA

支持TFTP/FTP、支持SNMPv1/v2/v3

支持系统日志

基于角色的访问控制

行业标准CLI

蓝色LED信号灯系统标识




服务及支持

宝德计算机系统股份有限公司提供全国联保,由分布在全国各地宝德专业售后服务网点提供“一站式”服务响应与支持。

- 3年有限现场保修以及现场支持服务

- 4008-870-872热线响应和支持

欲了解更多信息:请访问:http://www.powerleader.com.cn

通信地址:深圳市龙华新区清祥路1号宝能科技园7栋B座16楼


宝德计算机系统股份有限公司保留对产品规格或其他产品信息(包含但不限于产品重量,外观,尺寸或其他物理因素)不经通知予以更改的权利;本文中所提到的信息,如因产品升级或其他原因而导致的变更,恕不另行通知。本文中所涉及的产品图片均以产品实物为准。
